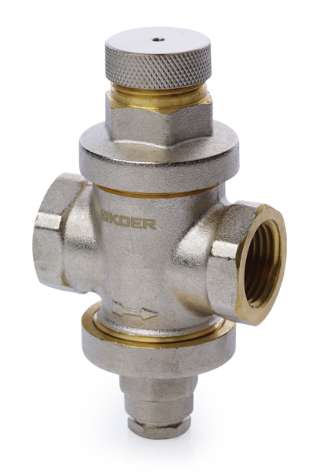

Редуктор призначений для регульованого зниження тиску в мережах, де як робоче середовище використовується вода, що не замірює теплоносій на основі гліколей, стиснене повітря, інші рідини й гази з температурою до 110 °C, неагресивні до матеріалами виробу. Принцип дії редуктора — поршневий (пружинний). Тиск на виході регулятора води підтримується на рівні не вище від налаштованого значення незалежно від стрибків тиску в мережі. У статичному режимі тиск після редуктора також не перевищує настроювання. Під час виробництва редуктора тиску використовується нікельована латунь.
Розміри, G |
1/2″ |
3/4″ |
B × C × D, мм |
60 × 113 × 70 |
62 × 113 × 70 |
Тиск подавання води, бар |
до 16 |
до 20 |
Тиск стоку води, бари |
2 ÷ 10 |
3 ÷ 12 |
Грани регулювання вихідного тиску, бари |
1,0 ÷ 4,5 |
Максимальний робочий тиск, бар |
16 |
Тиск насиченої пари, бар |
до 6 |
Робоча температура, °C |
1 ÷ 110 |
Номінальна витрата (за швидкості 2,0 м/с), м3/год |
1,27 |
2,27 |
Номінальна витрата (за швидкості 1,5 м/с), м3/год |
0,95 |
1,70 |
Посоловна пропускна здатність, м3/год |
1,60 |
2,61 |
Витрата у разі падіння тиску від настройкового 1,0 барів, м3/год |
2,1 |
3,1 |
Витрата у разі падіння тиску від настройкового 1,2 бара, м3/год |
2,5 |
3,6 |
Допустимі відхилення від настроювального тиску у разі різких змін вхідної тиску, % |
±10 |
Різь муфтових патрубків |
1/2” |
3/4” |
Рівень шуму на відстані 2 м за швидкості 2 м/с, дБ |
<30 |
Градієнт зміни тиску, бари |
<0,04 |
Ремонтопридатність |
ремонтопригоден |
Матеріал корпусу |
Латунь CW617N нікельована |
